Synergie aus Sonne & Wärme: Wärmepumpe mit PV-Anlage als Upcycling-Projekt
Die Kombination aus einer Photovoltaik-Anlage und einer Wärmepumpe ist eine der effektivsten Strategien, um ein Gebäude regenerativ, ökonomisch und unabhängig zu beheizen. Doch muss eine solche Anlage immer teure Neuware „von der Stange“ sein?
In diesem Projekt zeigen wir, wie durch intelligentes Upcycling und die Kombination gezielt gewählter Einzelkomponenten eine hocheffiziente Heizungslösung entsteht, die nicht nur die Versorgungssicherheit erhöht, sondern die Heizkosten massiv senkt.
Eine Wärmepumpe kann in Verbindung mit einer PV-Anlage eine sinnvolle, regenerative und ökonomische Ergänzung für eine bestehende bzw. neue Heizungsanlage sein. Durch den selbst produzierten Sonnenstrom erhöht sich die Unabhängigkeit wodurch sich auch die Versorgungssicherheit deutlich verbessert. In dieser Kombination trägt die Wärmepumpe aktiv zum Klimaschutz bei, des Weiteren sinken dadurch auch die Heizkosten deutlich.
Das Ziel: Maximale Autarkie bei minimalen Kosten
Hinter diesem System steht eine klare Intention. Es geht nicht nur um Technik, sondern um ein ganzheitliches Konzept zur energetischen Optimierung:
- Aktiver Klimaschutz: Durch den Einsatz von selbst produziertem Sonnenstrom wird die Nutzung fossiler Brennstoffe ersetzt und „graue Energie“ (vorhandene Ressourcen) sinnvoll wiederverwertet.
- Ökonomische Unabhängigkeit: Die Kopplung an eine PV-Anlage macht das Heizen nahezu kostenfrei und schützt vor steigenden Energiepreisen.
- Versorgungssicherheit: Ein autarkes System erhöht die Resilienz der eigenen Infrastruktur.
Der technische Aufbau: Upcycling in der Praxis
Im Gegensatz zu Standard-Systemen wurde diese Anlage aus Einzelkomponenten zusammengestellt, die präzise auf die Gegebenheiten vor Ort abgestimmt sind. Es handelt sich um ein Split-System, bestehend aus einer räumlich getrennten Außen- und Inneneinheit.
1. Die Außeneinheit: Vom Pool-Heizer zur Heizung
Das Herzstück der Außeneinheit ist eine ehemalige Poolwärmepumpe der Firma Zodiac. Durch die Reparatur eines Elektronikdefekts und die Entfernung des integrierten Wärmetauschers wurde das Gerät von einer Monoblock-Einheit in eine flexible Außeneinheit für ein Split-System transformiert. Dies zeigt, wie hochwertige Komponenten durch Upcycling gerettet und neu definiert werden können.
Als Außeneinheit wird eine defekte Poolwärmepumpe der Firma Zodiac verwendet. Diese hatte einen kleineren Defekt an der Elektronik, nach dessen Reparatur und der Entfernung des Wärmetauschers wurde aus einer Monoblock Poolwärmepumpe eine Außeneinheit für ein Split System.
2. Die Inneneinheit: Effiziente Wärmeübertragung
Für den Innenteil wurde ein 40-Platten-Wärmetauscher eingesetzt.
Dieser ist über die Kältemittelleitung mit der Außeneinheit verbunden und überträgt die gewonnene Energie direkt in den Heizkreis – ähnlich wie bei einer klassischen Gastherme oder einem Pellelofen.
3. Intelligente Regelung & Steuerung
Um eine stabile Wärmeversorgung zu gewährleisten, kommt das Regelgerät ESR31D zum Einsatz. Dieses ist auf eine konstante Temperatur von 60°C eingestellt, was ein optimales Gleichgewicht zwischen Effizienz und Heizleistung schafft.
4. Die hydraulische Einbindung: Pumpe & Speicher
- Heizkreispumpe: Hier wurde bewusst eine einfache Standardpumpe gewählt. Expertentipp: In Kombination mit der ESR31D-Regelung sind Hocheffizienzpumpen hier nicht ratsam, da diese die präzise Temperaturregelung stören könnten.
- Zentraler Pufferspeicher: Ein 1000-Liter-Speicher von Thermic Energy dient als thermisches Zentrum der Anlage. Er speichert die Energie und speist sowohl die verschiedenen Heizstränge als auch die Warmwasserbereitung.

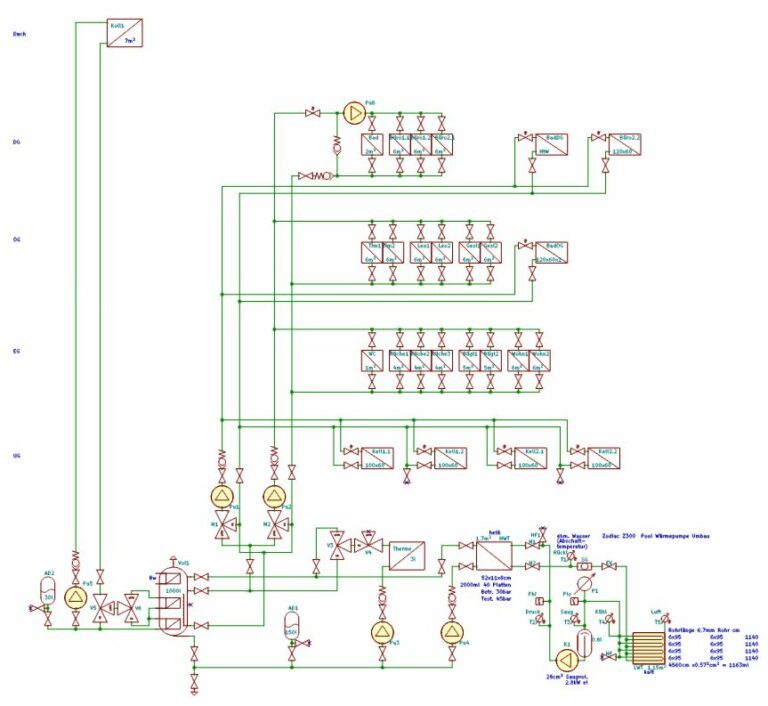

Schema
Fazit: Individuelle Lösungen schlagen Standard-Systeme
Dieses Projekt beweist, dass eine effiziente und nachhaltige Heizungslösung nicht zwingend ein teures Markenpaket erfordert. Durch die Kombination von PV-Strom und einer aus Einzelkomponenten zusammengestellten Wärmepumpe entsteht ein System, das:
- Ressourcen schont (Upcycling),
- die Umwelt entlastet (regenerative Energie),
- den Geldbeutel schont (maximale Kostensenkung).
Die individuelle Anpassung an die Gegebenheiten ist hier der Schlüssel zum Erfolg. Wer die technischen Zusammenhänge versteht, kann Systeme schaffen, die in puncto Effizienz und Sinnhaftigkeit oft über kommerziellen Standardlösungen stehen.
